Что такое PCB Assembly (PCBA)? Подробное объяснение

Абстрактный: .

В этой короткой статье дается подробное объяснение Монтаж печатной платы (PCBA) , жизненно важный производственный процесс, который преобразует голый Печатная плата (ПП) в практический электронный модуль. Мы подробно описываем действия, которые необходимо выполнить, от поиска деталей и нанесения паяльной пасты до позиционирования деталей, пайки и тщательного скрининга. В обсуждении освещаются такие важные технологии, как Технология поверхностного монтажа (SMT-монтаж) и Through-Hole Innovation (THT), подчеркивая их функции в современном производстве электроники. Цель состоит в том, чтобы использовать четкое понимание значения PCBA в производстве электронных устройств, которые мы используем ежедневно.

Введение .

В сфере современных электронных устройств Печатная плата (ПП) действует как фундаментальная платформа. Однако, голый Печатная плата это просто субстрат с проводящими путями. Это требует сложного процесса, называемого Монтаж печатной платы (PCBA) чтобы стать сердцем электронного гаджета. Этот процесс включает в себя тщательный монтаж и соединение многочисленных электронные детали на Печатная плата . Этот пост углубляется в тонкости Сборка печатной платы , описывающий ее основные концепции, подходы и критическую ценность в экосистеме производства электроники. Мы стремимся предоставить четкое, технически точное резюме того, как пустая плата превращается в полностью работоспособную электронную сборку.

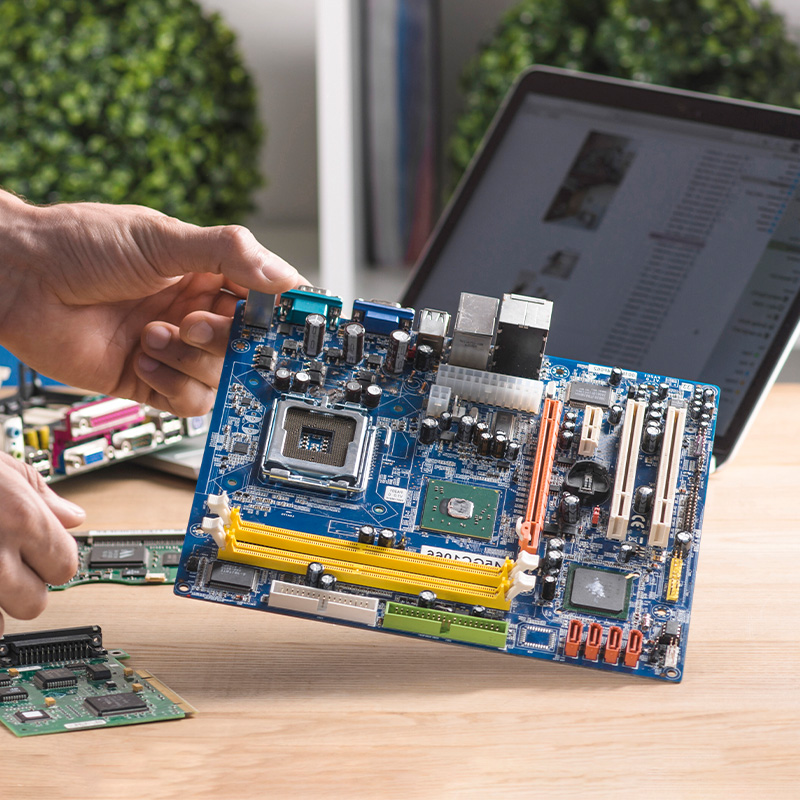

Спецификация сборки печатной платы (PCBA): основной процесс .

Сборка печатной платы , часто сокращенно печатная плата , описывает полный набор операций, которые заполняют Печатная плата (ПП) с электронные детали . Эта сложная процедура изменяет пассивный Печатная плата в активную, практичную сборку схемы. Инженеры и специалисты стратегически размещают и припаивают детали, такие как резисторы, конденсаторы, встроенные схемы (ИС) и разъемы на Печатная плата . Это гарантирует правильность электрических соединений и механическую устойчивость, позволяя плате выполнять требуемые электронные функции. печатная плата является основой производства электроники, играющей решающую роль в производстве всего: от простых устройств до сложного промышленного оборудования.

Основные элементы: печатная плата и элементы .

The Процесс сборки печатной платы опирается на 2 основных компонента:.

1. Печатная плата (ПП): Это непроводящая подложка, обычно изготавливаемая из таких материалов, как FR-4 (огнестойкий эпоксидный ламинат). Производители гравируют или печатают токопроводящие дорожки, обычно медные, на ее поверхности. Эти дорожки определяют электрическую принадлежность между частями. Печатные платы может быть односторонним, двухсторонним или многослойным, в зависимости от сложности схемы.
2. Электронные детали: Это частные активные и пассивные гаджеты, которые выполняют различные электронные функции. Примеры включают:.
3. Резисторы: Ограничение текущего потока.
4. Конденсаторы: Покупайте электрический заряд.
5. Индукторы: хранят энергию в магнитном поле.
6. Диоды: пропускают ток в одном направлении.
7. Транзисторы: усиливают или переключают электронные сигналы.
8. Интегральные схемы (ИС): сложные схемы, миниатюризированные на полупроводниковом кристалле, выполняющие различные функции (например, микропроцессоры, память).
9. Разъемы: помогают в электрических соединениях с другими платами или внешними устройствами.

(Новый раздел 1) .

Секретные фазы в рабочем процессе PCBA .

The Сборка печатной платы путешествие включает в себя ряд уникальных, но смежных фаз. Точность и контроль в каждом действии имеют решающее значение для достижения конечного продукта премиум-класса.

1. Применение паяльной пасты: Для SMT-сборка , это обычно начальный шаг. Специалисты наносят точно отрегулированное количество паяльной пасты на Печатная плата площадки, где будут располагаться компоненты поверхностного монтажа (SMC). Обычно они используют трафарет (тонкий металлический лист с лазерно-вырезанными отверстиями) и ракель для обеспечения равномерного осаждения. Паяльная паста представляет собой смесь мелких частиц припоя и флюса, который облегчает процесс пайки.
2. Размещение компонентов: Автоматизированные машины Pick-and-Place выполняют эту фазу с впечатляющей скоростью и точностью. Эти устройства Pick-and-Place электронные детали из рулонов или лотков и точно расположите их на предназначенных для них местах на Печатная плата , управляемый заранее запрограммированными коллабораторами. Это особенно важно для высокой плотности SMT-сборка .
3. Пайка: На этом этапе создаются долговременные электрические и механические соединения.
4. Пайка оплавлением (для поверхностного монтажа): После позиционирования элемента, Печатные платы проходят через печь оплавления. Печь подвергает платы тщательно контролируемому температурному профилю, расплавляя паяльную пасту и формируя прочные паяные соединения.
5. Пайка волной припоя (в основном для THT): Для деталей, изготовленных по технологии сквозных отверстий, или в некоторых случаях для плат смешанной технологии, распространена пайка волной. Печатная плата проходит над волной расплавленного припоя, который спаивает выводы детали, проходящие через плату.
6. Выборочная или ручная пайка: Для некоторых компонентов может потребоваться ручная пайка или особые стратегии селективной пайки из-за их уровня чувствительности или расположения.
7. Оценка и очистка: После пайки производители проверяют платы на наличие дефектов. Это может включать визуальный осмотр, автоматизированный оптический контроль (AOI) и рентгеновскую оценку (AXI) для таких элементов, как BGA (Ball Grid Arrays), где паяные соединения скрыты. Также может выполняться очистка для удаления остатков флюса, которые могут вызвать ухудшение или электрические проблемы.
8. Тестирование: Технические специалисты проводят различные тесты, такие как внутрисхемное скрининговое тестирование (ICT) и функциональная оценка (FCT), чтобы проверить печатная плата функционирует в том виде, в котором он был создан.

(Новая область 2) .

Контроль качества и проверка в PCBA: гарантия надежности . Гарантируем надежность и производительность последнего печатная плата жизненно важно. Надежные процедуры обеспечения качества (QC) и обширные протоколы скрининга интегрированы во всем Процедура сборки печатной платы .

• Входной контроль качества (IQC): Производители проверяют все сырье, включая голое Печатные платы и электронные детали , чтобы убедиться, что они соответствуют спецификациям, прежде чем начнется сборка.
• Обеспечение качества в процессе производства (IPQC): Мониторинг ключевых критериев на протяжении сборки, таких как объем паяльной пасты, точность размещения и уровни температуры пайки, помогает выявлять и устранять проблемы на ранних стадиях.
• Автоматизированная оптическая оценка (AOI): Системы AOI используют камеры для немедленного сканирования PCBA для дефектов, таких как отсутствующие компоненты, неправильная полярность, перемычки припоя и недостаточное количество припоя. Это быстрый и эффективный подход для SMT-сборка оценка.
• Рентгеновская оценка (AXI): Для элементов со скрытыми паяными соединениями, таких как шариковые выводные матрицы (BGA) и плоские выводные корпуса Quad Flat No-leads (QFN), компания AXI предлагает неразрушающий метод проверки целостности соединений.
• Внутрисхемный тест (ICT): ИКТ проверяет частные компоненты на заполненном Печатная плата на предмет коротких замыканий, обрывов и корректных значений, проверяя стабильность сборки на уровне деталей.
• Практический тест (FCT): Этот тест имитирует последнюю операционную среду печатная плата для обеспечения выполнения возложенных на него функций в соответствии с требованиями.

Эти строгие меры контроля качества и проверки снижают количество дефектов, повышают производительность и гарантируют долгосрочную работу электронного устройства.

Технологии базовой сборки: SMT и THT .

Две основные технологии доминируют Сборка печатной платы пейзаж:.

1. Технология поверхностного монтажа (SMT-монтаж): . Эта стратегия включает установку электронные компоненты , известный как устройство для поверхностного монтажа (SMD), непосредственно на поверхность Печатная плата . SMD-компоненты имеют маленькие выводы или шарики припоя, которые достигают контактных площадок на плате. SMT-сборка позволяет большую плотность элементов, меньшие размеры платы и хорошо поддается автоматизации. Это доминирующая инновация для многих современных электронных устройств из-за ее эффективности в крупносерийном производстве и жизнеспособности для миниатюрных стилей. Процесс сборки печатной платы SMT обычно состоит из печати паяльной пасты, высокоскоростной установки элементов и пайки оплавлением припоя.
2. Технология сквозных отверстий (THT): . В THT выводы элементов вставляются через предварительно просверленные отверстия в Печатная плата . Затем специалисты припаивают эти проводящие площадки на противоположной стороне платы, часто используя пайку волной или ручную пайку. Несмотря на то, что THT устарел, он остается актуальным для элементов, требующих большей механической прочности (например, больших адаптеров, трансформаторов) или тех, которые отсутствуют в планах SMD. Многие Печатные платы использовать сочетание компонентов SMT и THT.

(Дополнительная таблица) .

Сравнение SMT и THT монтажа .

Актуальность настройки печатных плат в электронике .

Настройка печатной платы это не просто действие; это существенный мост между электронным дизайном и существенным, работающим элементом. Без точного и надежного печатная плата , также одна из самых фантастических схемных конструкций перестала бы работать.

• Понимание функциональности: печатная плата преобразует схемы компоновки в физические факты, создавая электрические пути и соединения, которые позволяют существующему течь и элементам соединяться так, как задумано.
• Надежность товара: Высокое качество Настройка печатной платы напрямую влияет на надежность и срок службы электронного гаджета. Правильная пайка, позиционирование деталей и обращение предотвращают преждевременные отказы.
• Миниатюризация и сложность: Достижения в Настройка SMT сделали возможным разработку значительно меньших по размеру, более эффективных и многофункциональных цифровых инструментов.
• Фонд развития: Надежный и экономичный Решения PCBA поощрять законодателей моды быстро выводить на рынок новые электронные продукты.

Регулярно задаваемые вопросы (часто задаваемые вопросы) .

1. В чем разница между печатной платой и печатной платой? . А Печатная плата (Печатная плата) — это голая, необитаемая плата, состоящая из токопроводящих дорожек и контактных площадок. печатная плата (Сборка печатной платы) — это Печатная плата который фактически был заселен всем необходимым цифровые компоненты с процедурой настройки, что делает ее полезной электронной схемой.
2. Почему SMT-монтаж так популярен в современной электронике? . SMT-сборка позволяет увеличить плотность элементов, что позволяет производить более мелкие и легкие продукты. Он чрезвычайно автоматизирован, что приводит к более быстрым темпам производства и снижению цен при крупносерийном производстве. SMD также обычно обеспечивают лучшую эффективность для высокочастотных приложений.
3. Какие проблемы обычно обнаруживаются во время проверки настройки печатной платы? . К распространенным проблемам относятся перемычки припоя (нежелательные соединения между паяными соединениями), разомкнутые цепи (отсутствие соединений), недостаточное или чрезмерное количество припоя, несоосность элементов, неправильная полярность элементов, отсутствующие элементы и холодные паяные соединения.
4. Как паяльная паста действует при настройке SMT-монтажа? . Паяльная паста представляет собой смесь мелких фрагментов припоя и флюса. Это изменение очищает паяемые поверхности и защищает их от окисления. В процессе пайки оплавлением припой оттаивает и сплавляется, образуя прочные металлургические связи между выводами детали и Печатная плата прокладки.
5. Актуальна ли сегодня ручная сборка печатных плат? . Да, с ручным управлением. Настройка печатной платы по-прежнему подходит для прототипов, мелкосерийного производства, доработки, ремонта, а также для сборки специализированных или THT-деталей, которые не поддаются обработке автоматизированным оборудованием.
6. Каковы основные препятствия на пути к достижению высококачественной сборки печатных плат? . К секретным задачам относятся забота о все более мелких размерах деталей (например, планы 0201 или 01005), обеспечение стабильности паяных соединений для сложных корпусов (например, BGA), управление процессом бессвинцовой пайки (которая требует более высоких температур), предотвращение повреждений от электростатического разряда (ESD) и управление сложными цепочками поставок для электронные компоненты .

Резюме .

Настройка печатной платы (PCBA) является жизненно важным и очень сложным процессом в секторе электронных устройств. Он тщательно интегрирует электронные элементы с Печатная плата (ПП) , превращая его в функциональное устройство, которое питает множество инструментов. От первоначального применения паяльной пасты в SMT-сборка к точному размещению элементов и прочным стратегиям пайки, каждый шаг требует точности и контроля. Выбор между Технология поверхностного монтажа (SMT-монтаж) и технология сквозного отверстия (THT) или их сочетание, зависит от потребностей в стиле деталей, видов компонентов и объемов производства. В конечном счете, наивысшее качество печатная плата обеспечивает эффективность, надежность и долговечность электронных изделий
