Programmation IC
Programmation de circuits intégrés par des experts, assistance 24h/24 et 7j/7, délais d'exécution rapides (24h/24) et intégrité des données 100%. Compatible avec tous les principaux microcontrôleurs et puces.
Qu'est-ce que le service de programmation IC ?
programmation IC
Le rodage de circuit intégré (programmation de puce) est le processus d'écriture de code de programme ou de données dans un circuit intégré (CI)
1.1 Qu'est-ce que la programmation IC (IC Burn-in) ?
rodage du circuit intégré (programmation de puce) est le processus d'écriture de code ou de données dans un circuit intégré (CI), afin que la puce puisse exécuter des fonctions spécifiques. Ce processus est généralement réalisé à l'aide d'un BRÛLEUR (PROGRAMMEUR) et fait partie intégrante de la fabrication électronique.
La nature de la programmation IC :
- Programmation des cellules mémoires: écrire des données dans la zone mémoire de la puce grâce à des techniques telles que le transistor à grille flottante (Flash) et le fusible.
- Vérification fonctionnelle:Après la gravure, il est nécessaire de garantir l'exactitude du programme via des sommes de contrôle CRC32, une comparaison de relecture et d'autres moyens.
Valeur clé :
- Flexibilité: remplace les circuits intégrés à fonction fixe et réduit la complexité de la préparation.
- Évolutivité: Prise en charge de la mise à jour du micrologiciel pour prolonger le cycle de vie du produit.
- Optimisation des coûts:Réduisez les achats de type IC et réduisez les coûts d'inventaire.
- Adaptabilité environnementale: Prend en charge une large plage de températures (-40°C~125°C), s'adaptant aux besoins des produits de qualité industrielle.
- Cryptage de sécurité:Certains graveurs prennent en charge le cryptage AES-256 pour empêcher le piratage de programmes.
Pourquoi la programmation IC (Chip Burn-in) fonctionne-t-elle ?
Pourquoi programmer des circuits intégrés ? Six raisons clés expliquées
Activation des fonctions de la puce
Écrire un programme sur une puce via programmation du firmware lui donne la capacité d'effectuer une opération spécifique.Configurer la logique programmable
PLD/FPGA il est nécessaire de graver un fichier de configuration logique pour réaliser des fonctions arithmétiques dynamiques et de traitement du signal.Stockage des données clés
ROM/Flash de démarrage il faut graver un programme de démarrage, une police ou une image haute définition pour protéger la base de fonctionnement du produit.Programme de protection par cryptage Programme de protection par cryptage cryptage AES-256 cryptage AES-256 empêche le piratage de code et assure Sécurité de gravure de circuits intégrés et protection de la propriété intellectuelle.
Optimiser l'efficacité de la production
Déverminage par lots prend en charge le fonctionnement parallèle à 32 canaux, ce qui réduit considérablement cycle de fabrication des produits électroniques.Compatible avec les exigences de mise à niveau
Mise à jour OTA prend en charge la mise à niveau du micrologiciel à distance, prolongeant ainsi le cycle de vie de appareils intelligents et l'extension des fonctions.
Quel type de service de programmation IC clé ?
Quelles puces doivent être brûlées ?

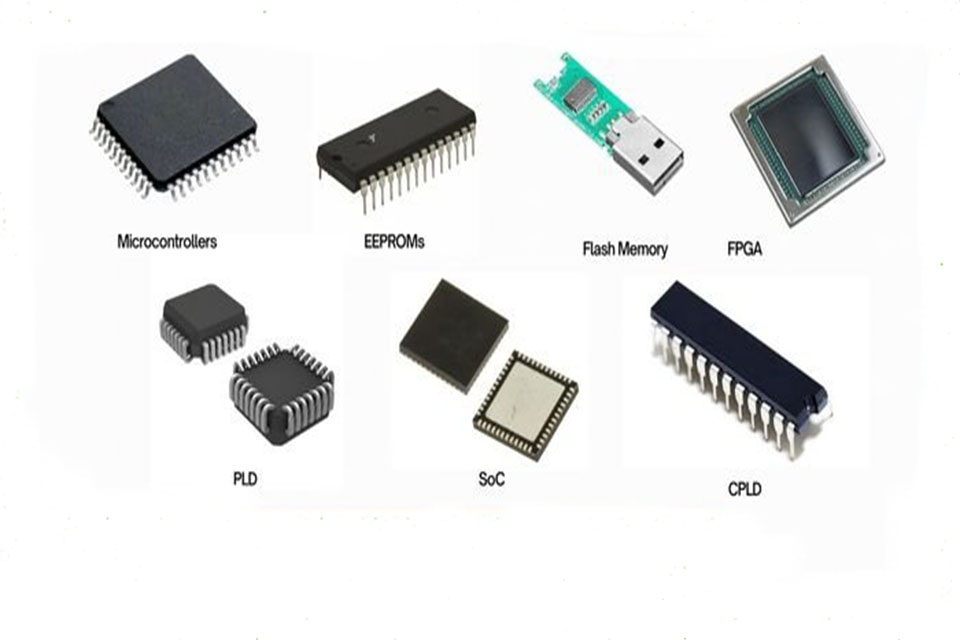

Types courants de copeaux combustibles
Microcontrôleurs (MCU)
- Scénario d'application:Contrôle d'appareils électroménagers, électronique automobile, automatisation industrielle.
- Caractéristiques: Prend en charge OTP (programmation unique) ou MTP (programmation multi-temps).
Dispositifs logiques programmables (PLD)
- Puce représentative:FPGA, CPLD.
- Utiliser:Configuration dynamique de circuits logiques, adaptée au traitement du signal et à l'arithmétique.
Puces de mémoire
- Taper: Flash (NAND/NOR), EEPROM, SPROM.
- Cas: Clé USB, lecteur MP3, dictionnaire électronique.
Module de puce spécialisée (ASIC)
- Exigences:Certains ASIC doivent être configurés avec des paramètres pour réaliser une personnalisation des fonctions via la gravure.
Type de circuit intégré qui demande une programmation
Types courants de copeaux combustibles
Quels types de programmeurs IC avons-nous ?
Nous disposons de différents graveurs de puces (programmateurs IC) pour répondre aux différents besoins de production et des clients. Par exemple :Brûleur manuel,Brûleurs automatisés,Brûleur UFS, brûleur en ligne, brûleur spécialisé, brûleur universel
Types courants de brûleurs à copeaux et tableau comparatif des avantages et des inconvénients
| Types de brûleurs | Avantages | Inconvénients | Scénarios d'utilisation |
|---|---|---|---|
| Brûleurs manuels | Entrée à faible coût, rodage hors ligne stable | Faible efficacité, intervention manuelle requise | R&D/prototypage en petites séries |
| Brûleurs automatisés | Hautement parallèle, Très efficace pour une production à grand volume | Équipement coûteux | Production industrielle en volume/Besoins de grande capacité |
| Brûleur UFS | Extension multicanal (jusqu'à 96 places) | Flexibilité insuffisante, Appareils spécialisés requis | Production en volume moyen/Compatibilité multi-modèles |
| rodage en ligne | Déverminage direct sur PCB, faible coût | Difficulté de reprise, risque élevé de fausses soudures | Débogage de circuits imprimés/production d'essai en petits lots |
| Brûleur spécialisé | Correspondance précise d'un circuit intégré spécifique, facile à utiliser | Champ d'application restreint, ne prend en charge qu'une seule puce | Scénarios de production de masse/d'éducation à modèle unique |
| Brûleur universel | Forte compatibilité (prend en charge des centaines de circuits intégrés) | Coût élevé (à partir de dizaines de milliers de dollars) | Laboratoire de R&D/Tests multi-projets |
Comment choisir un graveur de puces (programmateur) ?
Facteurs clés de sélection
Compatibilité des boîtiers de puces
- Prend en charge les packages DIP, QFN, BGA et autres packages grand public.
- Fournir les spécifications de la puce (numéro de broche, pas, taille). 2.
Durabilité et réutilisabilité Durabilité et réutilisabilité **Durabilité et réutilisabilité
- Le rodage haute fréquence nécessite la sélection de sondes plaquées or et de matériaux antioxydants.
Vitesse de transfert de données
- Prend en charge SPI/I2C/UART et d'autres protocoles pour améliorer l'efficacité du rodage par lots.
Intégrité du signal
- Réduisez la résistance de contact (< 5 Ω) pour éviter une défaillance due à une tension insuffisante.
Quels sont les problèmes courants et les solutions aux échecs de programmation IC ?
Solutions aux pannes de combustion Analyse des problèmes
| Type de problème | Raison | Solution |
|---|---|---|
| Échec de la combustion | Mauvais contact, mauvais réglage des paramètres | Vérifiez la compatibilité du bloc brûleur, recalibrez la tension |
| Erreur de validation des données | Mappage d'adresses mal placé, incompatibilité de protocole | Vérifier avec la base de données Golden Sample |
| Protection contre la surchauffe | Température élevée des copeaux en raison d'un rodage prolongé | Ajouter un dissipateur thermique, opération par lots |

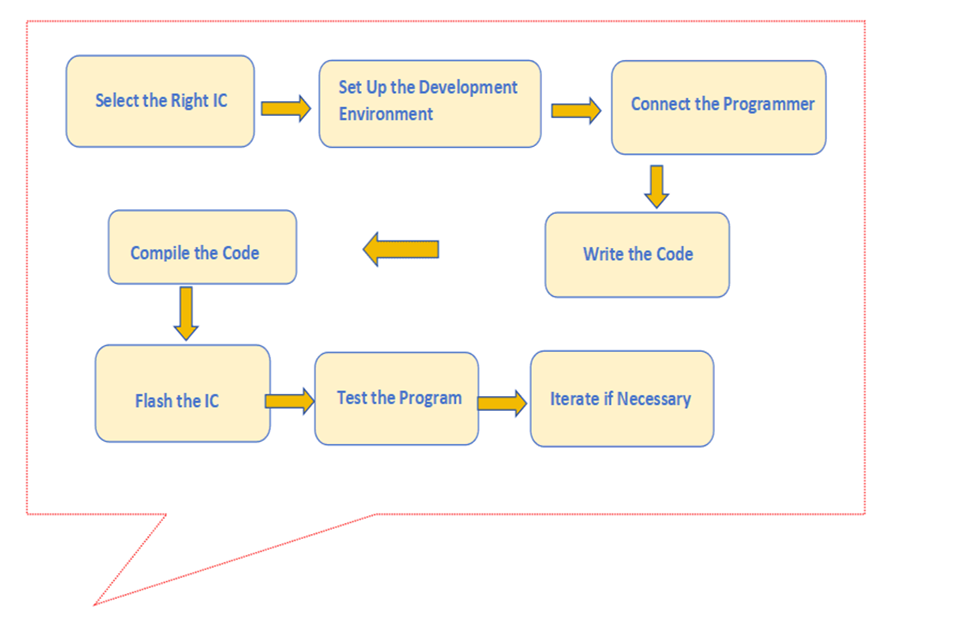

Quelles sont les étapes de la programmation IC ?
Programmation IC
les étapes de la programmation IC vous rendent clair et satisfait
Résumé complet du processus de rodage de la puce (7 étapes)
Confirmer le numéro de modèle de la puce
- MCU brûlant doit correspondre au modèle, à la mémoire et au protocole d'interface.
Préparation des fichiers de programme
- Charger Format HEX/BIN/ELF code, vérifier l'intégrité des données.
Sélectionner l'outil de gravure
- Graveur de matériel (par exemple UFS) + outil logiciel (STM32Cube Programmer).
Connectez l'interface du graveur **Programmateur JTAG/SWAG/JTAG/STM32Cube
- Interface JTAG/SWD/ISP câblage (broches TCK/TMS/SWCLK etc.).
Définir les paramètres de gravure Configuration
- Configure adresse de départ/mode d'effacement/vitesse de gravure (effacement total/partiel).
Exécuter l'opération de gravure.
- Démarrez l'outil et surveillez le progrès et statut brûlants en temps réel.
Vérifier le fonctionnement de la puce.
- Lire les données et tester État de fonctionnement du MCU pour assurer un rodage réussi.
Pourquoi nous devons être votre partenaire de programmation IC ?
Pourquoi choisir notre service de programmation IC ?
Équipe de programmation professionnelle, des années d'expérience pour assurer la qualité
Compatibilité multi-packages, couvrant SOP8/WSON/LGA et d'autres modèles
Solution de cryptage personnalisée, protéger la sécurité de la propriété intellectuelle
Cycle de livraison rapide, raccourcir le temps d'attente de production
Inspection complète de la qualité du processus, assurer un fonctionnement fiable de la puce
Accompagnement de cas réussi, approbation de coopération d'entreprise bien connue
équipe professionnelle de programmation de circuits intégrés
Contrôle qualité complet des processus
