Maîtriser la conception de circuits imprimés de qualité militaire : considérations clés .

Les opérations militaires et de défense exigent une robustesse exceptionnelle, non seulement de la part des travailleurs, mais aussi de chaque équipement sur lequel ils reposent. Au cœur de cette technologie robuste se trouve le circuit imprimé (PCB). Une panne sur un appareil client est un désagrément ; une panne sur un système militaire peut avoir des conséquences désastreuses. Ce guide propose une analyse approfondie des considérations essentielles pour un système de niveau militaire. conception de circuits imprimés explorant les produits, les techniques et les normes qui garantissent la fiabilité des missions critiques. Pour les ingénieurs, les concepteurs et les chefs de projet, comprendre ces concepts n'est pas seulement une bonne pratique, c'est une exigence.

Introduction .

Le domaine de l'électronique présente de nombreux défis, mais peu sont aussi exigeants que celui de qualité militaire. Conception de circuits imprimés Contrairement à leurs équivalents commerciaux, souvent développés pour des environnements contrôlés et des cycles de vie beaucoup plus courts, les circuits imprimés militaires doivent fonctionner parfaitement dans les conditions les plus extrêmes. Ils sont exposés à des chocs, des vibrations, de l'humidité et des variations de température extrêmes. C'est pourquoi le processus de conception doit privilégier la robustesse, la fiabilité et le respect rigoureux d'exigences rigoureuses dès la conception initiale. Cet article se veut un guide complet, couvrant tous les aspects du domaine militaire. Conception de circuits imprimés , depuis le choix préliminaire des produits et les stratégies de conception jusqu'aux procédures de sélection innovantes et à la navigation dans le réseau complexe des accréditations requises.

Aperçu de l'article court .

• 1 : Maîtriser le niveau militaire conception de circuits imprimés:Facteurs clés à prendre en compte .

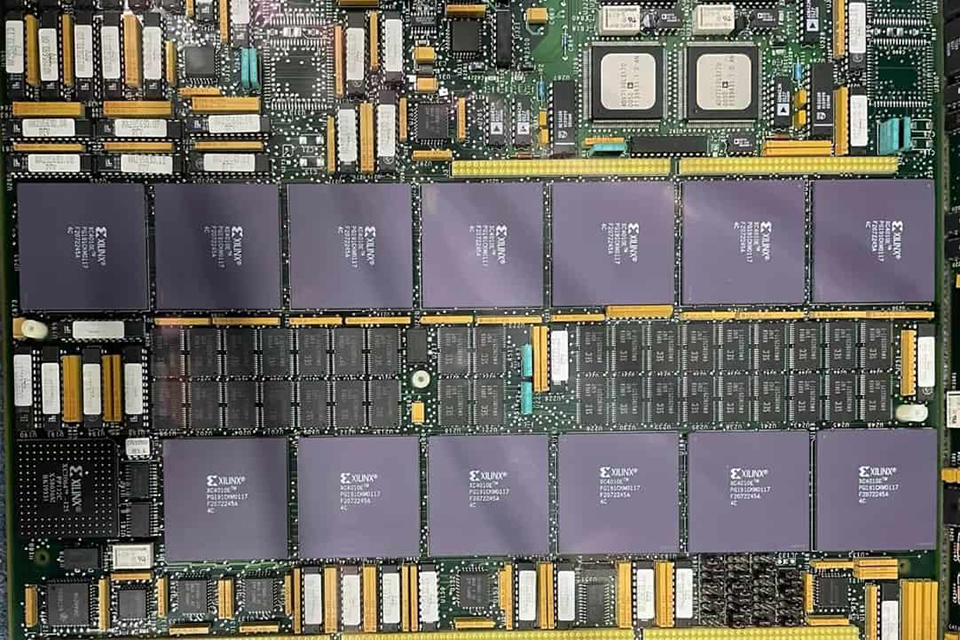

• 2 : Qu'est-ce qui différencie réellement un PCB militaire d'un PCB commercial ? .
• 3 : Pourquoi les choix de matériaux sont-ils fondamentaux dans l'armée ? conception de circuits imprimés? .
• 4 : Comment la gestion thermique avancée évite-t-elle l’échec de la mission pour Conception de circuits imprimés de qualité militaire ? .
• 5 : Quelles techniques de conception de circuits imprimés garantissent l’intégrité du signal ? .
• 6 : Comment le choix des pièces et les approches de montage améliorent-ils la robustesse ? .
• 7 : Quelle est la fonction vitale des revêtements conformes et des finitions de surface ? .
• 8 : Quelles techniques de test rigoureuses valident un PCB de qualité militaire ? .
• 9 : Navigation dans les certifications : que sont MIL-STD, ITAR et NADCAP ? .
• 10 : Comment réduire les risques liés à la chaîne d’approvisionnement dans les projets à long terme ? .
• 11 : Quelles sont les futures tendances qui façonneront l’électronique militaire ? .
• Conclusion .
• FAQ .

Qu’est-ce qui distingue réellement un PCB militaire d’un PCB industriel ?

En apparence, tous les circuits imprimés partagent un objectif commun : connecter des composants électroniques. Cependant, les exigences fonctionnelles des applications militaires et commerciales créent un fossé considérable entre conception et production. L'électronique industrielle, comme les téléphones portables ou les ordinateurs portables, fonctionne dans des environnements prévisibles. Les fabricants peuvent utiliser des matériaux et des tolérances qui concilient coût et efficacité. Les appareils électroniques militaires ne bénéficient pas d'un tel niveau de qualité. Ils doivent fonctionner sur un camion blindé en mouvement, dans les températures négatives de l'Arctique ou dans la chaleur humide d'une jungle.

Cette distinction fondamentale se traduit par des spécifications techniques concrètes. Par exemple, un projet commercial Conception de circuits imprimés Les tolérances de valeur des pièces peuvent atteindre 5-10%. En revanche, les modèles de qualité militaire exigent des tolérances beaucoup plus strictes, généralement de l'ordre de 1-2%, afin de garantir des performances constantes sous tension. La durée de vie prévue des produits varie également considérablement. Alors qu'un appareil professionnel peut devenir obsolète en quelques années, les systèmes militaires sont conçus pour une durée de vie de 5 à 15 ans, voire plus. Cette exigence de durabilité influence chaque décision, du choix des composants au choix de l'équipement. substrat matériels.

Pour montrer clairement ces différences, pensez à la comparaison suivante :

Pourquoi les choix de matériaux sont-ils fondamentaux dans la conception de circuits imprimés militaires ?

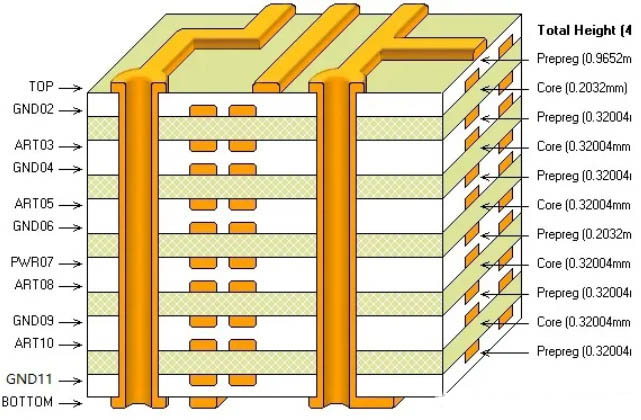

La structure de tout PCB robuste est son matériau de base, ou substrat Pour les applications militaires, le choix du produit idéal est une étape primordiale. Le produit de base de nombreux panneaux industriels, le FR-4 (Flame Retardant 4), est un époxy renforcé de fibres de verre. stratifié Bien qu'abordables et adaptés à de nombreuses applications, leurs propriétés thermiques et mécaniques, résidentielles ou commerciales, sont souvent insuffisantes pour les exigences militaires. Les systèmes militaires génèrent souvent une chaleur importante et fonctionnent dans des environnements à haute température, nécessitant des matériaux présentant une température de transition vitreuse (Tg) plus élevée. Les matériaux à Tg élevée peuvent supporter une chaleur plus élevée sans perdre leur stabilité structurelle.

Les ingénieurs ont souvent recours à des matériaux composites sophistiqués pour répondre à ces besoins. Certains des produits les plus fiables utilisés dans l'armée Conception de circuits imprimés inclure:.

• Stratifiés haute température : Des produits comme le polyimide et les mélanges époxy spécialisés offrent un Tg beaucoup plus élevé que le FR-4 standard, garantissant ainsi la stabilité pendant le cycle thermique.
• PCB à noyau métallique (MCPCB) : Pour les applications avec des pièces à haute puissance qui génèrent une chaleur extrême, les concepteurs utilisent des circuits imprimés avec un noyau métallique, généralement aluminium ou cuivre Cette base métallique fonctionne comme un dissipateur thermique intégré, évacuant efficacement la chaleur des pièces vitales.
• Aluminium anodisé : Les designers utilisent parfois de l'aluminium anodisé. Ce procédé crée une couche d'oxyde dure et non conductrice à la surface de l'aluminium, ce qui permet d'éviter l'oxydation due à la chaleur et aux influences environnementales, augmentant ainsi la durabilité.

Le choix d'un produit directement impacte la rigidité, la flexibilité et l'efficacité thermique et électrique de la carte. Une compréhension approfondie de la science des produits est donc indispensable tout au long du processus. conception de circuits imprimésphase visant à garantir que le produit final répond aux exigences strictes de classification de niveau militaire.

Comment la gestion thermique avancée évite-t-elle l’échec objectif ?

La chaleur est l'ennemi de la fiabilité électronique. Dans les systèmes militaires de forte puissance, tels que les brouilleurs de radars ou d'interactions, la fiabilité gestion thermique Il ne s'agit pas simplement d'une optimisation, mais d'une exigence de conception fondamentale. Une chaleur excessive peut entraîner la défaillance de composants, altérer l'intégrité du signal et réduire la durée de vie opérationnelle de l'ensemble du système. Conception de circuits imprimés comprend plusieurs techniques pour dissiper efficacement la chaleur et préserver des niveaux de température de fonctionnement stables.

Une méthode typique consiste à utiliser vias thermiques Il s'agit de trous percés dans le circuit imprimé, souvent remplis d'un matériau conducteur, qui permettent à la chaleur de circuler directement d'une partie chaude de la surface vers une plaque de cuivre plus grande ou un dissipateur thermique situé de l'autre côté de la carte. Une autre technique consiste à utiliser des matériaux lourds. cuivre Plans dans les couches internes du circuit imprimé. Ces plans fonctionnent comme de grands diffuseurs de chaleur plats, dispersant l'énergie thermique sur une zone plus large et évitant les zones localisées.

Pour les applications les plus exigeantes, les concepteurs intègrent des dissipateurs thermiques dédiés directement sur le PCB ou le boîtier. matériau d'interface thermique (TIM) , comme une pâte thermique ou un tampon, est utilisé pour combler les micro-espaces d'air entre le composant et le dissipateur thermique, assurant ainsi un transfert thermique efficace. L'ensemble du processus thermique, du positionnement au choix du dissipateur thermique, doit être modélisé et simulé tout au long du processus. Conception de circuits imprimés étape pour vérifier son efficacité avant de commencer la production.

Quelles techniques de conception de circuits imprimés garantissent la stabilité du signal ?

Dans un contexte militaire, un signal déformé ou perdu peut faire la différence entre un succès objectif et un échec. Stabilité du signal Désigne la qualité d'un signal électrique lors de son trajet entre un émetteur et un récepteur. Une mauvaise conception peut entraîner des erreurs de son, de distorsion et de synchronisation, rendant un appareil inutilisable. Une précision Conception de circuits imprimés La conception est essentielle pour maintenir la stabilité du signal, en particulier dans les cartes qui mélangent des signaux numériques haute fréquence avec des circuits analogiques délicats.

Les designers suivent de nombreux principes essentiels :

• Partition des éléments : Ils séparent physiquement les éléments analogiques et numériques afin d'éviter que le bruit numérique haute fréquence ne perturbe les signaux analogiques basse fréquence. Les plans d'alimentation et de masse sont également généralement séparés pour isoler les différentes sections du circuit.
• Géométrie de trace gérée : Toutes les pistes (les chemins de cuivre reliant les éléments) sont soigneusement acheminées. Pour les signaux à haut débit, les concepteurs maintiennent une largeur et un espacement spécifiques afin d'atteindre contrôle d'impédance , ce qui est crucial pour éviter les réflexions du signal. Ils maintiennent également des traces aussi courtes et directes que possible.
• Flexions à 45 degrés : Les courbes à 90 degrés sur les pistes sont strictement évitées. À hautes fréquences, ces angles prononcés peuvent provoquer des réflexions du signal et des modifications d'impédance. Les concepteurs privilégient donc des courbes à 45 degrés ou des chemins courbes pour fluidifier le flux du signal.
• Protection : Les signaux d'horloge vitaux et autres traces sensibles sont généralement blindés. Cela peut se faire en les acheminant entre des aéronefs au sol ou en installant des traces de masse parallèles de chaque côté, une stratégie appelée « trace de garde », pour les protéger des perturbations électromagnétiques (IEM).

Comment la sélection des éléments et les méthodes d’installation améliorent-elles la résilience ?

La solidité d'un circuit imprimé dépend de son maillon le plus faible. Les composants soudés à la carte et la technique de fixation utilisée sont essentiels à sa durabilité. Les systèmes militaires sont soumis à des vibrations et des chocs mécaniques extrêmes, susceptibles de provoquer des fractures ou des ruptures de soudures. Pour y remédier, le conception de circuits imprimés  la procédure met en évidence des méthodes d'installation robustes.

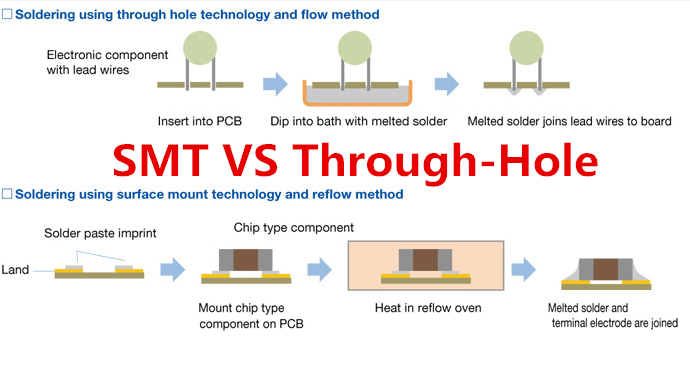

Pendant de nombreuses années, Technologie de trou traversant (THT) La méthode privilégiée pour les applications militaires exigeant une robustesse extrême est la THT. Dans la THT, les broches des composants sont insérées dans des trous percés dans le circuit imprimé et soudées sur la face opposée. Cela produit une liaison physique incroyablement solide, capable de résister à des contraintes mécaniques importantes. Innovation en matière de montage en surface (CMS) Bien qu'il permette une plus grande densité d'éléments, ses soudures sont mécaniquement moins robustes. Néanmoins, des techniques modernes comme le remplissage sous-jacent (application d'une résine époxy sous un composant CMS pour le renforcer) rendent le CMS viable pour des applications plus exigeantes.

Le choix des composants est tout aussi important. Les concepteurs doivent se procurer des composants particulièrement adaptés aux plages de températures militaires et dont la fiabilité est prouvée. Cela implique généralement une analyse approfondie. approvisionnement en pièces détachées procédure visant à prévenir les pièces contrefaites et à gérer l'obsolescence, garantissant que les pièces de rechange seront disponibles pendant toute la durée de vie du système, soit plus de 15 ans.

Quelle est la fonction cruciale des revêtements conformes et des finitions de surface ?

Un circuit imprimé militaire assemblé est rarement exposé aux éléments. Pour le protéger de l'humidité, de la poussière, des produits chimiques et des moisissures, un finition conforme On utilise un film polymère fin et protecteur qui « adhère » à la forme de la carte et de ses composants. Le choix du produit de finition dépend de l'environnement fonctionnel spécifique.

• Acryliques (AR) : Facile à utiliser et à réparer, utilisant une bonne sécurité générale.
• Silicones (SR) : Excellent pour les environnements à haute température et offre une excellente résistance à l'humidité.
• Uréthanes (UR) : Offre une résistance remarquable aux produits chimiques et à l'abrasion.

En plus des revêtements conformes, les finition de surface L'application d'une couche de protection sur les pastilles de cuivre exposées du circuit imprimé est cruciale. Cette surface protège le cuivre de l'oxydation et fournit une surface soudable pour l'assemblage des éléments. Finitions typiques dans le domaine militaire. Conception de circuits imprimés consister en:.

• Nivellement de soudure à air chaud (HASL) : Un choix courant et peu coûteux, mais qui peut entraîner des surfaces inégales.
• Or par immersion au nickel chimique (ENIG) : Offre une surface très plane, idéale pour les pièces à pas fin, et offre une excellente résistance à la rouille. C'est un choix populaire pour les applications haute fiabilité.
• Argent d'immersion (ImAg) : Fournit une surface très plane et soudable, mais peut être sujette à la contamination si elle n'est pas traitée efficacement.

Quelles techniques de sélection rigoureuses confirment une conception de PCB de qualité militaire ?

La conception et la production ne sont qu'une partie de la solution. Pour être homologué pour un usage militaire, un circuit imprimé doit réussir une batterie de tests rigoureux reproduisant toute sa durée de vie opérationnelle. Ces tests visent à détecter les défauts cachés susceptibles de provoquer une défaillance sur le terrain. La principale norme applicable à ces méthodes de test est la suivante : MIL-STD-202 .

Les phases de test clés comprennent :

• Évaluation automatisée des rayons X (AXI) : Ce contrôle non destructif est effectué après l'assemblage. Il permet aux inspecteurs d'observer l'intérieur de la carte et de détecter des défauts cachés, tels que de mauvaises connexions de soudure dans un circuit imprimé à billes (BGA), des espaces dans les joints de soudure et un alignement correct des couches internes.
• Vérification fonctionnelle : Il s'agit d'un test de mise sous tension de base pour vérifier que la carte fonctionne comme prévu conformément à ses exigences de conception.
• Dépistage du stress environnemental (ESS) : C'est ici que les circuits imprimés militaires sont véritablement mis à l'épreuve. Les cartes sont placées dans une chambre thermique et soumises à des cycles de température rapides, généralement simultanément à des vibrations aléatoires. Ce processus, appelé « secouer et cuire », est conçu pour accélérer les pannes qui, autrement, n'apparaîtraient qu'après des mois, voire des années d'utilisation.
• Test de durée de vie extrêmement accéléré (HALT)/Criblage de stress hautement accéléré (HASS) : Il s’agit de variantes encore plus sévères de l’ESS, poussant le produit au-delà de ses limites fonctionnelles spécifiées pour trouver les points de défaillance essentiels dans la conception.

Naviguer dans les accréditations : que sont MIL-STD, ITAR et NADCAP ?

Les marchés militaires et aérospatiaux sont régis par un système complexe d'accréditations. Il est essentiel pour tout fabricant OEM ou sous-traitant d'en comprendre les différences et de garantir leur conformité.

• Normes militaires (MIL-STD) : Il s'agit de documents qui élaborent des exigences techniques et d'ingénierie cohérentes pour des procédures, pratiques et méthodes commerciales spécifiques à l'armée ou substantiellement modifiées. Les exigences secrètes relatives aux PCB comprennent : MIL-PRF-31032 (exigences générales pour les circuits imprimés), MIL-PRF-55110 (pour les panneaux rigides), et MIL-PRF-50884 (pour les panneaux flexibles). Elles précisent les qualités et les performances finales du produit.
• Lois sur le trafic international d'armes (ITAR) : ITAR Il s'agit d'une réglementation américaine qui limite et encadre l'exportation d'innovations militaires et de défense afin de protéger la sécurité nationale des États-Unis. Elle ne s'applique pas uniquement aux produits finis ; elle couvre les données techniques, les détails de conception, les procédures de production et les traitements de réparation. Toute entreprise impliquée dans la chaîne d'approvisionnement de matériel militaire doit être certifiée ITAR.
• Nadcap (Programme national d'accréditation des professionnels de l'aérospatiale et de la défense) : Alors que la norme MIL-STD spécifie ce qu’il faut développer, Nadcap se concentre sur comment Il est construit. Il s'agit d'un programme d'accréditation d'entreprise pour les procédés spéciaux utilisés dans les secteurs de l'aérospatiale et de la défense, tels que les finitions, le traitement thermique, le soudage et le traitement chimique. Un fabricant accrédité Nadcap a démontré que ses procédés spécifiques répondent aux normes les plus strictes du marché.

Comment réduire les risques liés à la chaîne d’approvisionnement dans les projets à long terme ?

Les programmes militaires ont des cycles de vie remarquablement longs. Un système développé aujourd'hui peut encore être en service dans vingt ans. Cette durabilité offre une sécurité considérable. chaîne d'approvisionnement Défis. Une pièce facilement disponible aujourd'hui peut être arrêtée (fin de vie) dans 5 ans, ce qui complique les réparations ou les nouvelles séries de production. De plus, le marché de la défense est une cible privilégiée pour les contrefaçons, susceptibles d'entraîner des défaillances dévastatrices.

Une approche proactive Conception de circuits imprimés La méthode doit reposer sur une gestion rigoureuse de la chaîne d'approvisionnement. Cela implique :

• Sélection minutieuse des pièces : Choisir des composants auprès de producteurs réputés avec des prévisions de calendrier à long terme.
• Prévenir les pièces de source unique : Dans la mesure du possible, créer avec des éléments qui ont de nombreux remplacements de « forme, ajustement et fonction » provenant de différents fournisseurs.
• Achats à vie : Pour les éléments cruciaux provenant d’une source unique, la tâche peut nécessiter l’achat de suffisamment de stock pour durer toute la durée de vie prévue du programme.
• Partenariat avec des fournisseurs approuvés : Travailler spécifiquement avec des fabricants et des distributeurs agréés qui ont mis en place des processus rigoureux d’évaluation et de vérification anti-contrefaçon.

Quelles sont les tendances futures qui façonneront l’électronique militaire ?

Le domaine militaire Style PCB évolue constamment pour répondre aux nouvelles exigences du champ de bataille. Les principales tendances sont les suivantes :

• Miniaturisation (SWaP) : La réduction de la taille, du poids et de la consommation (SWaP) des composants électroniques militaires est une préoccupation constante. Cela pousse les concepteurs à privilégier les interconnexions à haute densité (HDI), les composants plus compacts et les cartes multicouches plus complexes.
• PCB rigides-flexibles : Ces cartes associent des zones rigides à des interconnexions flexibles, ce qui leur permet d'être pliées et courbées pour s'adapter aux espaces compacts et irréguliers. Elles sont idéales pour l'innovation connectée, les fusées et l'avionique, éliminant ainsi le besoin de ports encombrants et de câbles de télévision.
• Grandes fréquences : L'évolution vers des systèmes radar, d'interactions satellites et de guerre électronique avancés nécessite des circuits imprimés capables de gérer des fréquences extrêmement élevées (RF/micro-ondes). Cela nécessite l'utilisation de substrats spécialisés à faible perte de signal et de techniques de conception avancées pour gérer les interférences électromagnétiques et l'intégrité du signal.

Conclusion : Points clés pour une conception de circuits imprimés robuste .

Créer un circuit imprimé pour des applications militaires est une discipline exigeant précision, perspicacité et qualité irréprochable. Cela va bien au-delà du simple plan des composants d'une carte. Chaque choix, depuis le choix d'un substrat à l'application d'un revêtement conforme affecte directement la capacité du produit final à fonctionner sous pression et à préserver des vies. Réussir dans ce domaine exigeant exige une technique holistique intégrant la science des produits, l'ingénierie thermique, l'analyse de la stabilité du signal et un criblage rigoureux à chaque étape du processus. Style PCB processus.

Voici les éléments les plus importants à garder à l’esprit :

• Concentrez-vous sur la fiabilité avant tout : Le point de vue fondamental des militaires Style PCB est de produire des articles qui ne cesseront pas de fonctionner, même dans les environnements les plus difficiles.
• Le choix du produit est essentiel : Utilisez des stratifiés à haute Tg, des noyaux métalliques et d’autres matériaux innovants pour résister aux tensions thermiques et mécaniques.
• Gérez efficacement la chaleur : Utilisez des vias thermiques, des plans en cuivre et des dissipateurs thermiques pour garantir que les pièces fonctionnent dans des limites de température sûres.
• Disposition pour l'intégrité du signal : Séparez les zones numériques et analogiques, utilisez des traces d'impédance contrôlées et évitez les courbes brusques pour garantir des signaux propres.
• Adoptez la ténacité : Privilégiez les stratégies de montage durables comme le THT et sélectionnez des pièces particulièrement classées pour un usage militaire.
• Testez, testez et testez encore : Utilisez une combinaison de criblage de stress AXI, fonctionnel et environnemental pour valider le style et découvrir les défauts latents.
• Assurez-vous d'une conformité totale : Comprendre et respecter toutes les exigences pertinentes, notamment MIL-STD, ITAR et Nadcap, en partenariat avec des producteurs certifiés.

En adhérant à ces principes, les ingénieurs peuvent développer en toute confiance l’électronique de haute fiabilité qui constitue l’épine dorsale de l’innovation de défense moderne.

Questions fréquemment posées (Foire aux questions) .

1. Quelle est la principale différence entre la conception de circuits imprimés industriels et militaires ? La principale différence dépend du point de vue du style. Industriel conception de circuits impriméséquilibre les dépenses et l'efficacité pour les environnements contrôlés, tandis que les militaires conception de circuits imprimésprivilégie une fiabilité extrême, une robustesse et une longue durée de vie dans des conditions difficiles et imprévisibles, souvent avec le coût comme problème secondaire.
2. Pourquoi la technologie Through-Hole (THT) est-elle fréquemment choisie pour les applications militaires ? Le THT renforce la liaison mécanique entre l'élément et la carte grâce à la soudure des deux côtés des fils de l'élément, qui traverse la carte. L'assemblage est ainsi très résistant aux chocs et vibrations extrêmes, fréquents dans les environnements militaires.
3. Puis-je utiliser du matériau FR-4 de base pour un PCB militaire ? Bien que possible pour certaines applications terrestres non critiques en environnements contrôlés, cette solution est généralement déconseillée. Les applications militaires nécessitent généralement des matériaux présentant une température de transition vitreuse (Tg) plus élevée, comme le polyimide ou d'autres stratifiés avancés, pour supporter les températures extrêmes et les cycles thermiques sans compromettre la stabilité structurelle.
4. Qu'est-ce que l'ITAR et pourquoi est-il important pour les fabricants de PCB ? L'ITAR (Global Traffic in Arms Laws) est un ensemble de directives du gouvernement fédéral américain qui contrôlent l'exportation et l'importation de produits et services liés à la défense. Toute entreprise impliquée dans la conception, la production ou la manipulation de circuits imprimés militaires doit se conformer à l'ITAR afin d'éviter que des technologies sensibles ne tombent entre de mauvaises mains.
5. Comment évaluez-vous généralement un PCB de qualité militaire ? Les circuits imprimés militaires sont soumis à une série de tests rigoureux, comprenant une évaluation automatisée des rayons X (AXI) pour détecter les défauts de soudure inattendus, des tests fonctionnels pour garantir leur fonctionnement et un dépistage de la tension environnementale (ESS), où les cartes subissent des modifications rapides du niveau de température et des vibrations pour forcer l'apparition de défaillances cachées.
6. Qu'est-ce qu'une finition conforme et pourquoi est-elle utilisée ? Une finition conforme est un film polymère fin et protecteur appliqué sur un circuit imprimé entièrement assemblé. Il protège les composants électroniques fragiles de l'humidité, de la poussière, des produits chimiques et autres polluants écologiques susceptibles de provoquer un court-circuit ou de la corrosion, augmentant ainsi la fiabilité et la durée de vie de la carte.
